Regulator 10A sincron

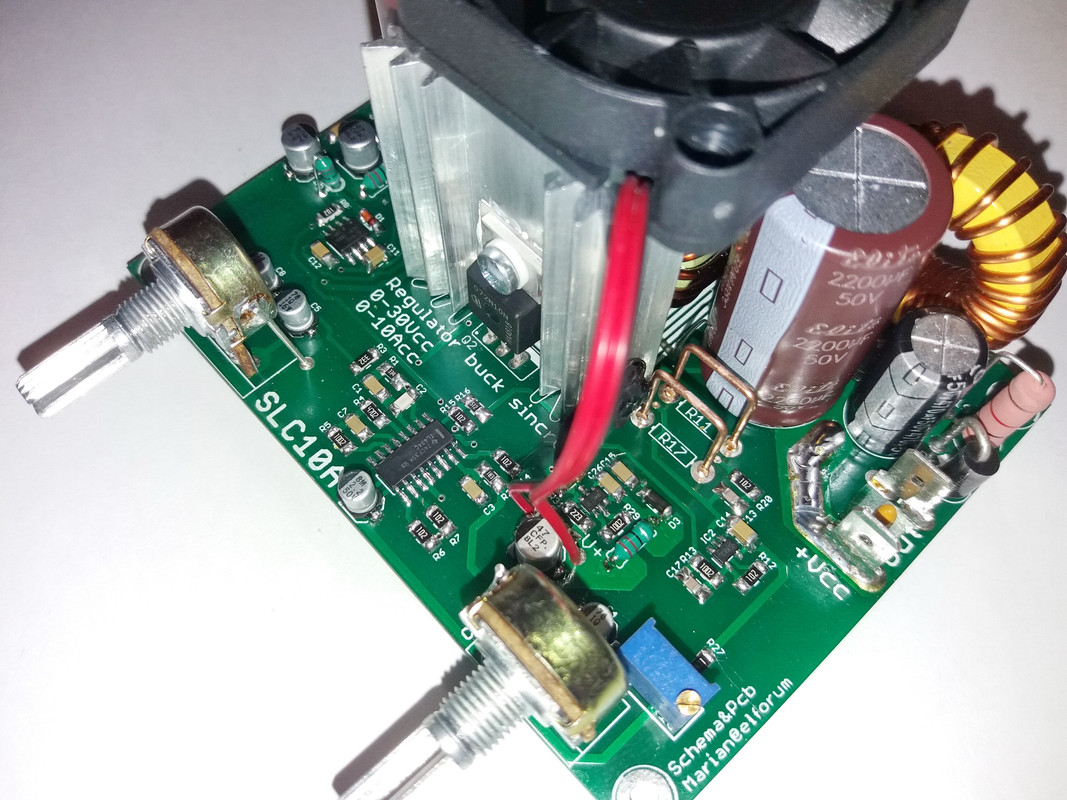

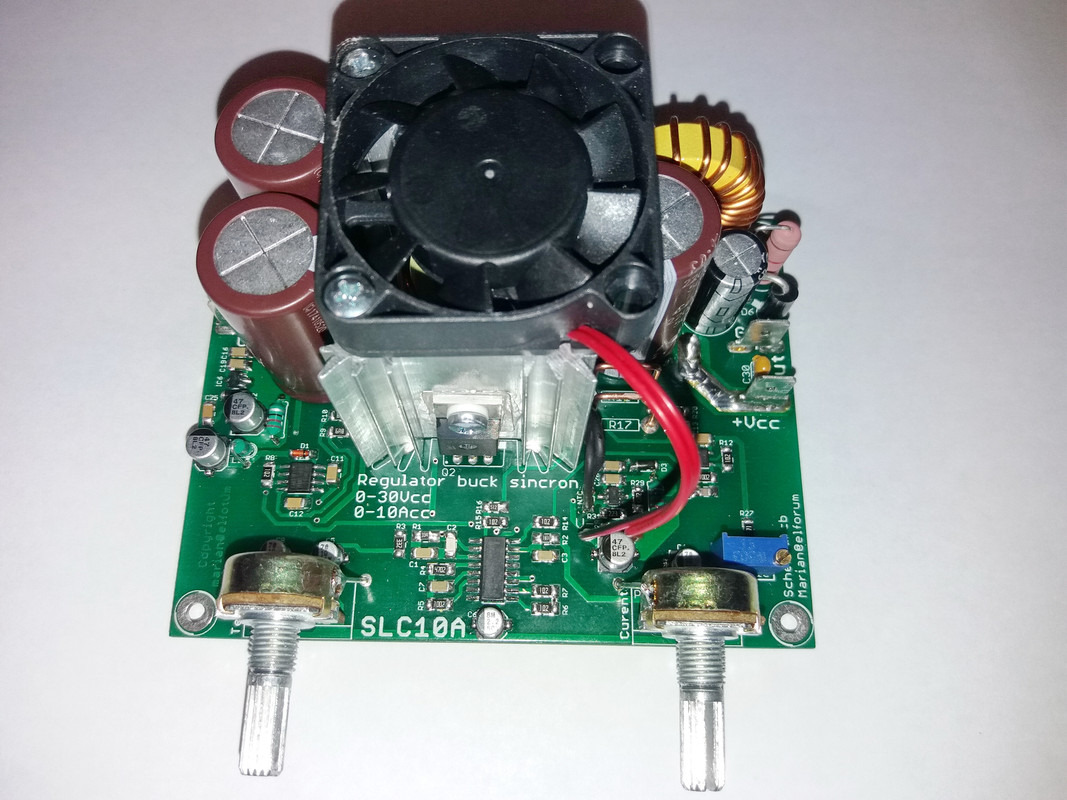

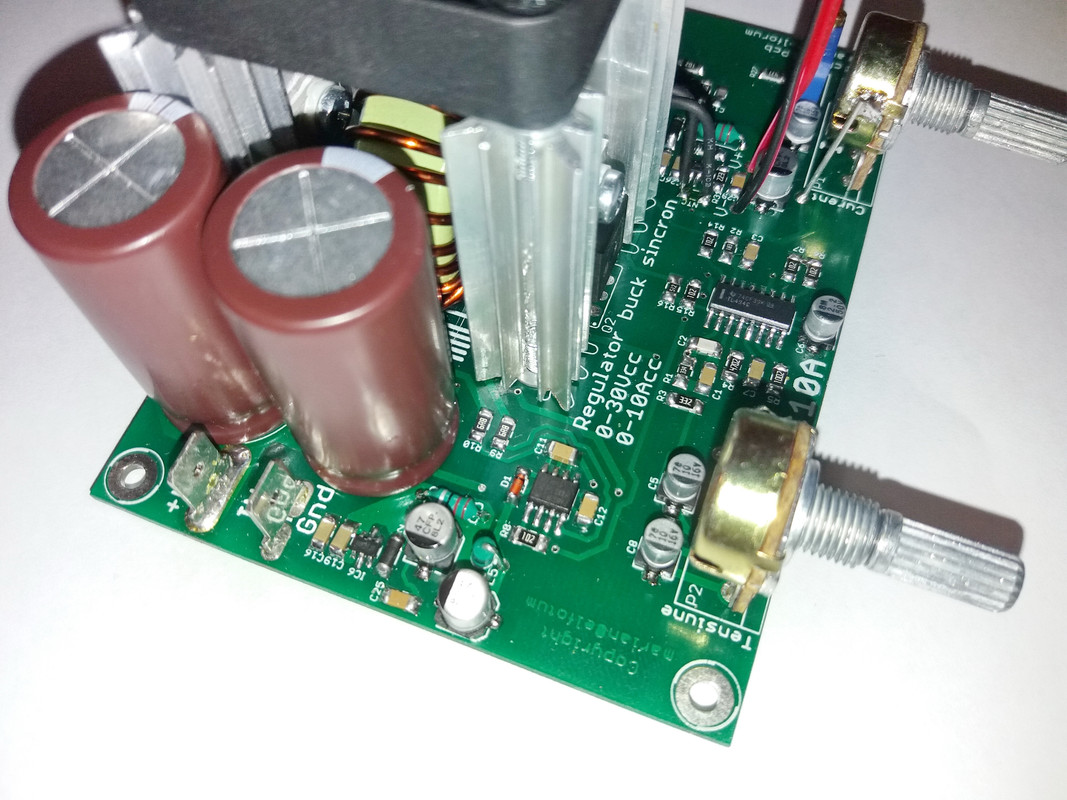

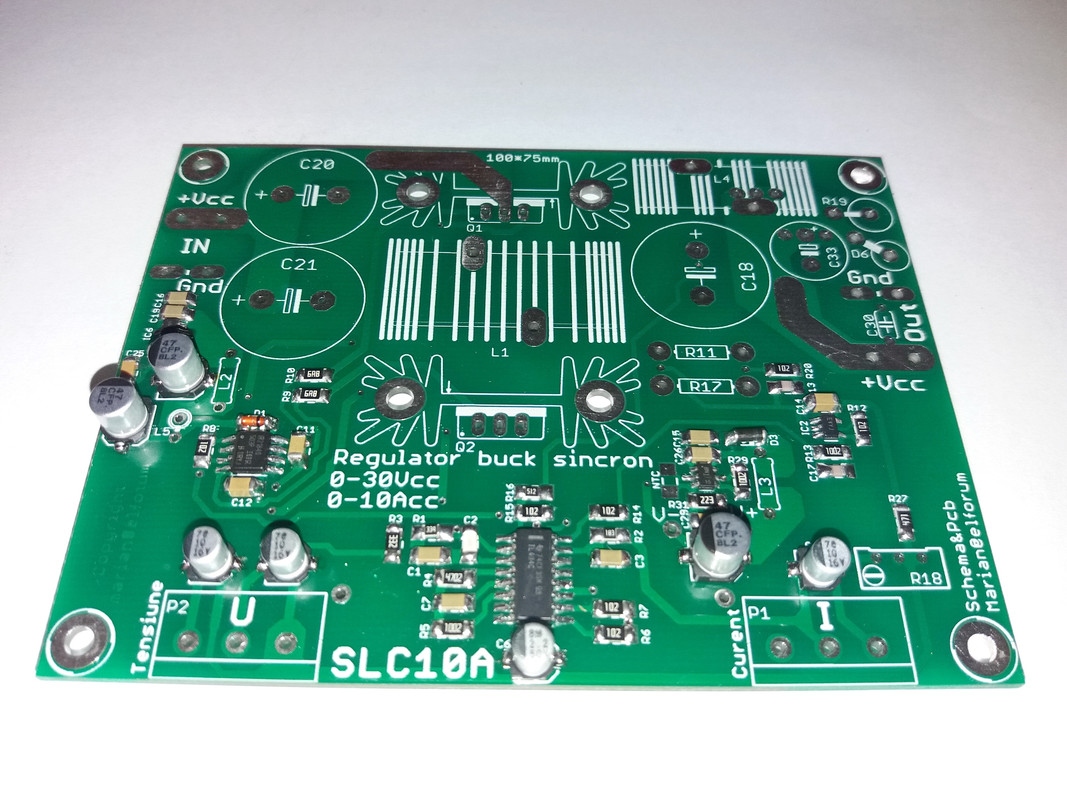

 SLC10A => Regulator buck sincron ajustabil 30V/10A

Regulatorul este destinat echiparii unei surse de laborator cu gabarit foarte mic la o putere considerabila, si cu randament excelent.

Datorita redresarii sincron cu mosfet, incarcarea de acumulatori se poate face doar inseriind o dioda cu plusul iesirii catre acumulator ( va fi inclusa in pachet ).

Alimentarea se poate face de la un traf de retea de 24 sau 25Vca cu 10A sau eventual de la o sursa in comutatie stabilizata la 35Vcc cu 10A.

Daca doriti sa reduceti zgomotul sau riplul puteti utiliza un filtru LC suplimentar inseriat cu iesirea.

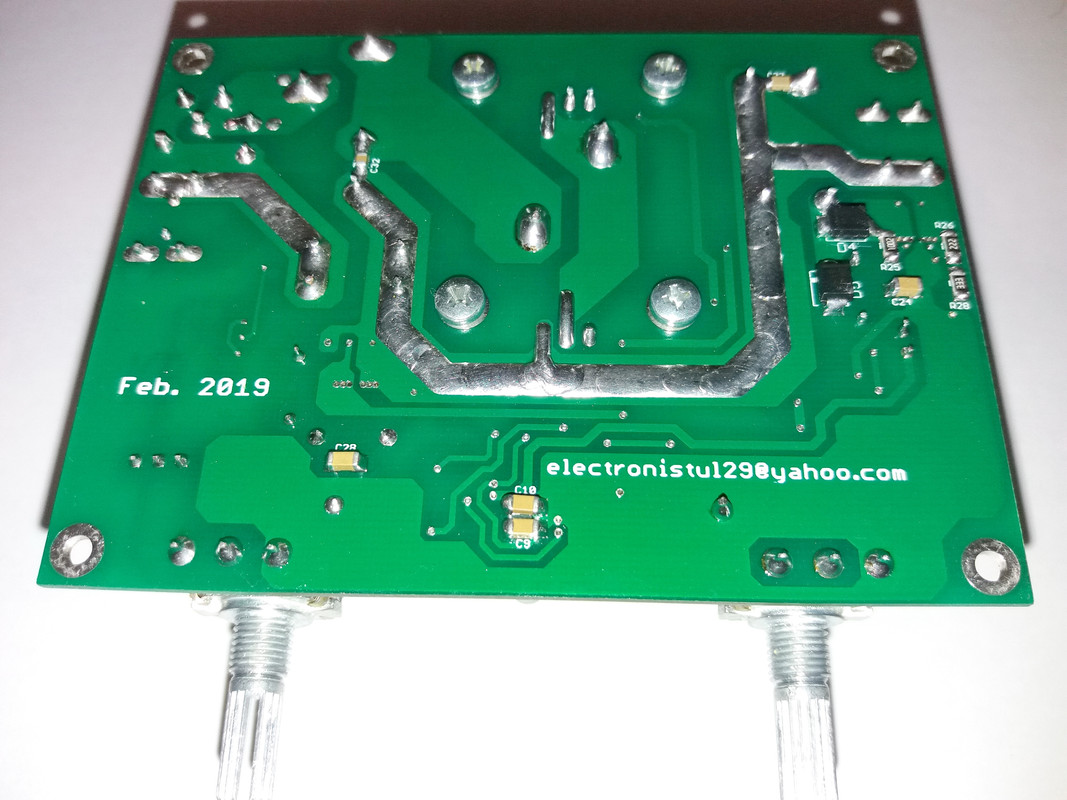

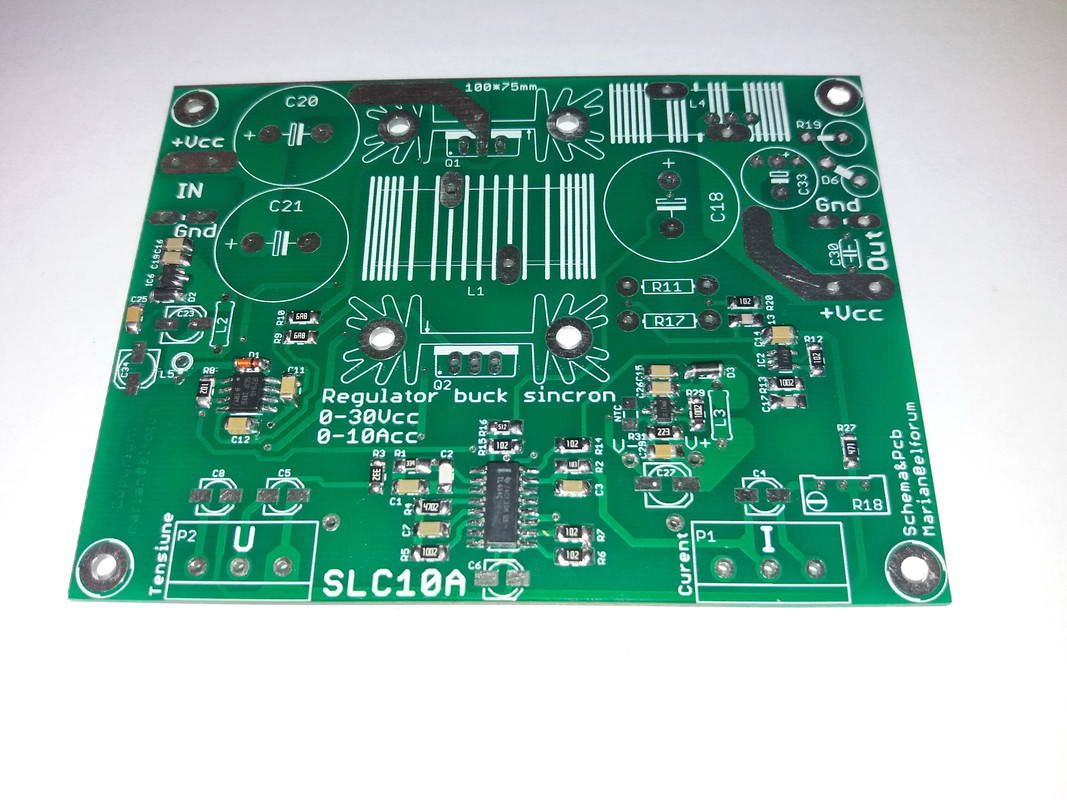

Ca de obicei la proiectele mele comerciale, schema si desenul cablajului imi apartin, placile sunt executate de fabrica si asamblarea deasemeni imi apartine.


Specificatii:

-Configuratie convertor principal buck sincron;

-Frecventa convertor principal 110khz;

-Alimentare recomandata 35Vcc la 10A ( maximul admis pe intrare este 40Vcc masurati in gol );

-Tensiune iesire reglabila intre 0 si 30Vcc;

-Curent de sarcina reglabil intre 0 si 10A;

-Randament maxim, masurat in sarcina ( iesire 30V la un curent de sarcina de 10A ), 96,7%;

-Alimentare ventilator inclusa pe placa, cu control automat al turatiei functie de temperatura ( destinata strict pentru ventilatorul inclus pe placa );

-Zgomot masurat diferential, in sarcina maxima, aproximativ 200mV varf la varf;

-Riplu de tensiune masurat pe iesire in sarcina maxima, aproximativ 15mV varf la varf;

-Protectie la sarcini inductive;

-Protectie la scurtcircuit si suprasarcina pe iesire;

-Dimensiuni fizice 100mm*75mm*60mm;

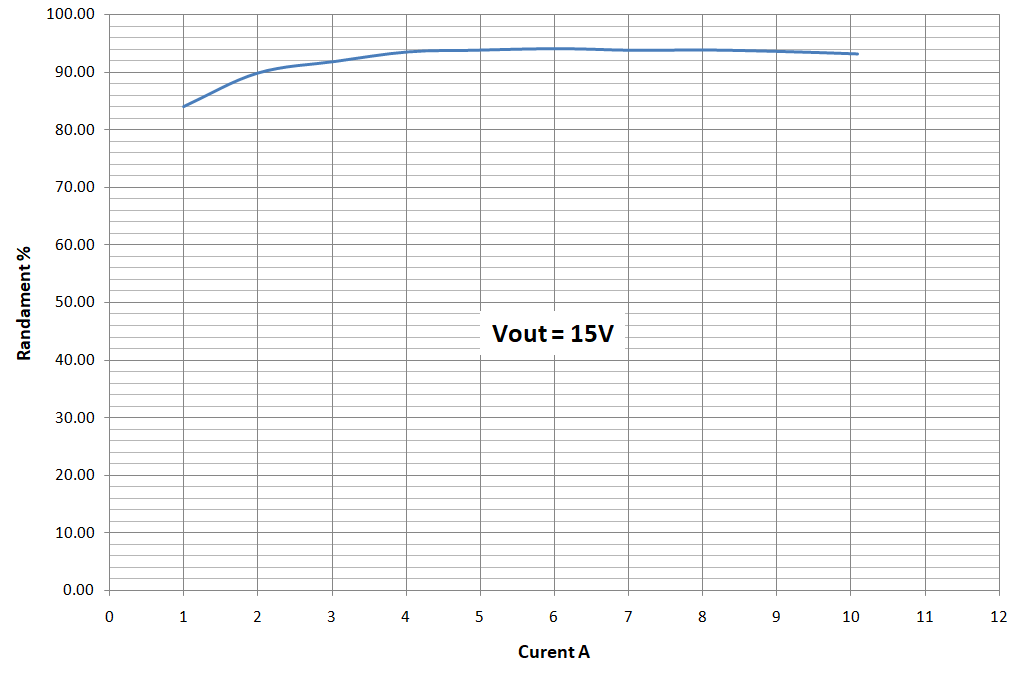

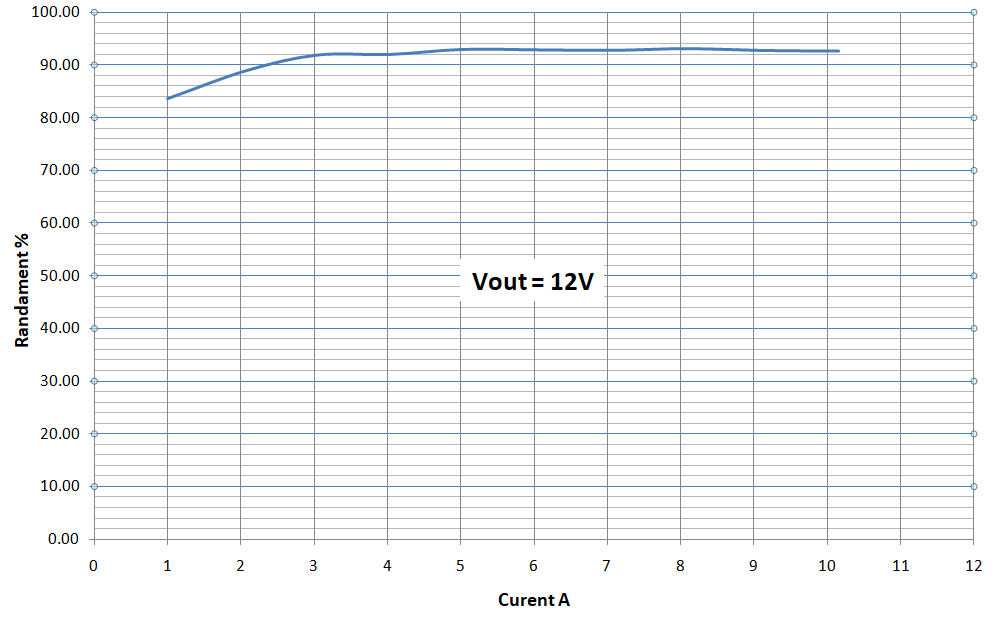

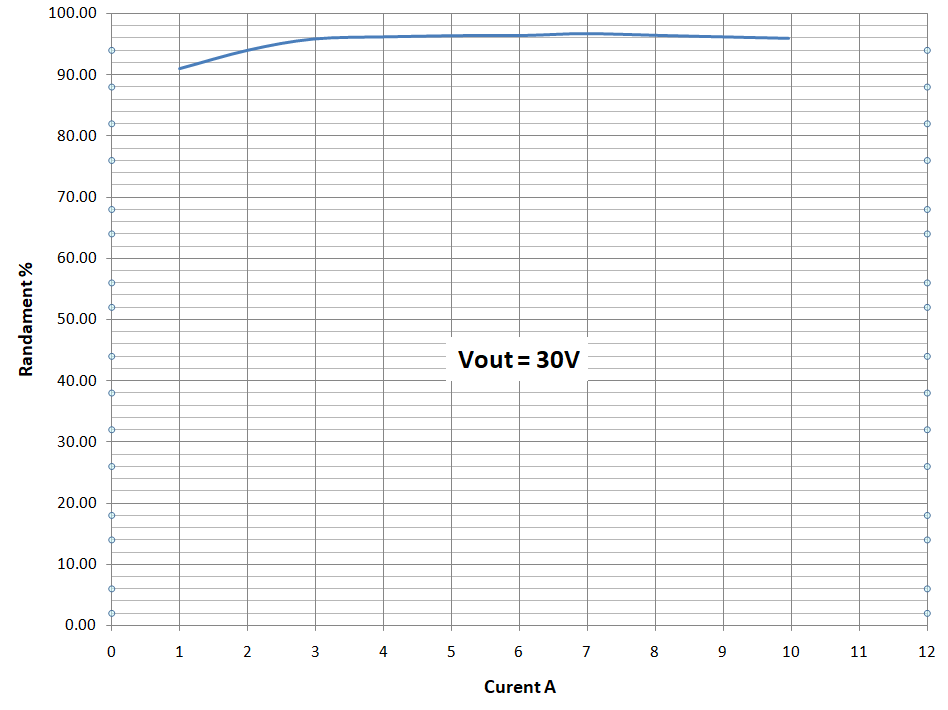

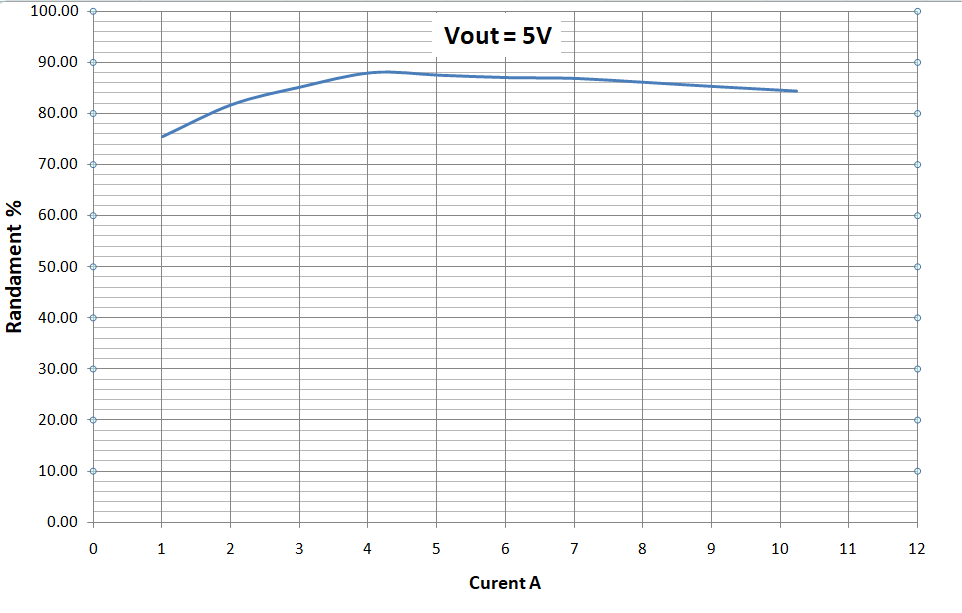

Randamentul masurat la diferite tensiuni si curenti:






Sunt convins ca stiti, totusi precizez pentru a nu lasa loc de indoieli.

La 5V pe iesire randamentul mai redus din grafic este normal, acolo isi fac simtita prezenta convertoarele auxiliare si pierderile in comutatie.














Pret: 175 lei.
Daca platiti in avans in cont, posta costa 5 lei pentru plata la BRD, sau 10 lei pentru plata la alte banci;
Daca platiti ramburs, posta costa 15 lei;

Contact:
electronistul29@yahoo.com
0729 891 593

Comentarii

Trimiteți un comentariu

Postări populare de pe acest blog

Superdioda

Imagine

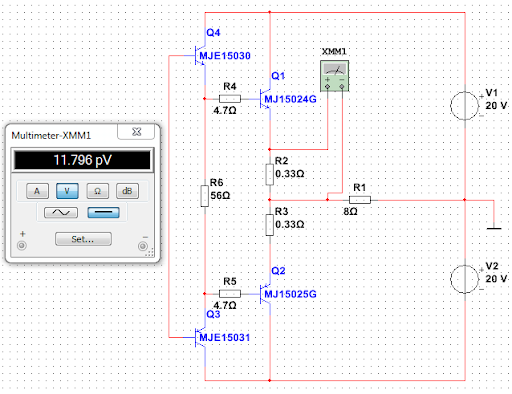

  Superdioda Ca sa o intelegem cat mai bine, as preciza inainte de toate scopul ei in circuit ( de ce este folosita ), si acesta se imparte in 2 functii in egala masura importante: 1.- Polarizare etaj final; 2.- Stabilitate termica etaj final; Polarizarea are ca scop atenuarea distorsiunilor de trecere prin zero ( nu pot fi complet eliminate ), si nu ma apuc sa insir prea multa teorie ci ilustrez direct cu ceva simulari, care cred ca vor avea o priza mult mai buna la cititor. Asadar iata un exemplu de etaj final contratimp cu bipolari complementari in clasa AB: Este un exemplu comun de etaj final audio, cu prefinali in clasa A, si finali AB, spunem ca prefinalii sunt in clasa A datorita modului de conectare, respectiv emitoare legate direct intre ele cu o rezistenta, si nu duse la iesire, asta face ca indiferent de cursa semnalului, sa conduca amandoi simultan si permanent un anumit curent ( a carui valoare este setata tocmai de polarizarea de la superdioda ). Asa cum se poate obse...
